呼気ガス代謝

動物や昆虫の呼吸測定

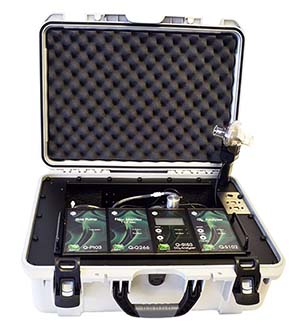

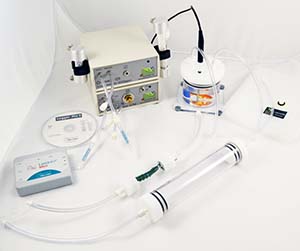

Q-teach Animal CO2 Package

アニマルCO2アナライザー

Q-teachアニマルCO2パッケージは、フロースルーチャンバー内に置かれた昆虫、トカゲ、両生類などの小動物の呼吸測定の原理を教えるために設計されています。 魚などの水生動物は、ヘッドスペース水槽に配置されたときにも研究されることがあります。

パッケージには、インストラクターが必要とするすべてが含まれています:NDIR CO2アナライザー(0-2000ppm)、ガスポンプ/フローモニター(1LPM)、2つのフロースルー動物チャンバーと1つの水生ヘッドスペースチャンバー。 温度プローブ、ガスバッグ、アクセサリ、データインターフェース、ソフトウェア、およびすべての実験と計算を含む実験ファイルも含まれています。

コンポーネント:
Q-teach 101 CO2アナライザー2000ppm、ソーダ石灰および乾燥カラム付き
Q-teach 201ポンプ/流量モニター1LPM
S132温度プローブ
G113フロースルーチャンバー(1.6cm ID、10cm L)
G115フロースルーチャンバー(3.7cm ID、15cm L)

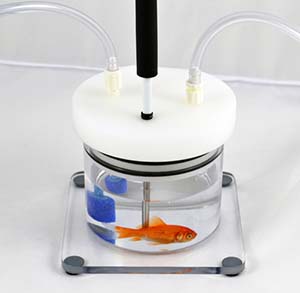

G230アクアティックヘッドスペースチャンバー(内径8.5cm、高さ5cm)
G122ガスバッグ(2 x 30L)
C610 LabQuest Miniデータインターフェース
C901 Logger Proソフトウェア
実験ファイルとマニュアル(学生とインストラクター)が収録されたC404ディスク
Q-teachアクセサリ(チューブ、フィルター、コネクター、ドライバー、レンチ)

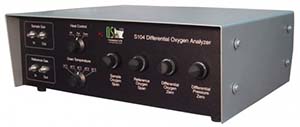

S104 DOX Differential O2 Analyzer

±1 ppmの酸素分解能、高分解能・微分型 O2アナライザー

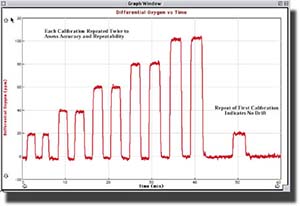

Qubit SystemsのS104差動O2アナライザー(DOX)は、空気のバックグラウンドに対して±1 ppm O2の分解能を持つ世界で唯一の特許取得済みの差動酸素アナライザーです。

S104 DOXを使用すると、研究者は小さな昆虫からの呼吸酸素消費のリアルタイム率と、単一の無傷の葉からの光合成酸素生成を測定できます。 S104差動O2アナライザーは、市場に出回っているガスアナライザーの中で最大のダイナミックレンジを備えており、より低い解像度設定で、より大きな動物、さらには人間のO2交換を測定できます。

空気に対する±1 ppmの酸素分解能(0.0001%)
酸素分析装置の中で最も広いダイナミックレンジ
特別な校正ガスなしで簡単に校正
参照用とサンプルpO2用に別々のアナログ信号
差圧pO2、絶対圧力、差圧、サンプルおよび基準セル温度、機器温度のアナログ信号

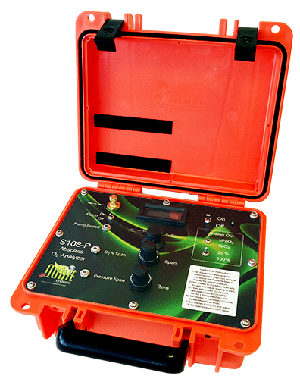

S108 Absolute O2 Analyzer

絶対濃度 O2アナライザー

S108 Absolute O2アナライザーは、市場で最も柔軟性が高く、正確で、手頃な酸素アナライザーです。

搭載されたファーネスを必要とする電力を大量に消費するジルコニウムセンサーとは異なり、周囲温度で動作する燃料電池センサーを使用します。 センサーには、酸性電解質とテフロン拡散膜が組み込まれています。 pO2の測定は、0%から100%の範囲全体にわたって正確です。

動物および人間の呼吸測定では、S108 Absolute O2アナライザーをS158 CO2アナライザーと併用して呼吸指数を測定できます。 活動度の低い生物や活動度の低い生物の呼吸測定では、ストップフローまたは閉鎖ガス交換システムで構成できます。 校正は簡単です。 必要なのは、乾燥した周囲空気です(ほとんどの厳しい測定にはN2ゼロガスを使用します)。 直線性は、ダイナミックレンジ全体にわたって維持されます。 S108は、C901ロガープロソフトウェアまたはその他のデータ収集ソフトウェアと併用することをお勧めします。

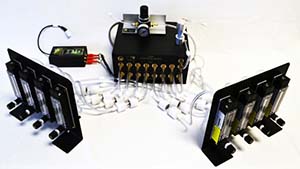

GSS Gas Switching Systems

ガススイッチングシステム

Qubitガススイッチングシステムは、Q-Boxパッケージと連携して複数のサンプルからのガス交換を測定できるように設計されています。当社のガス交換システムは、Q-Box RP1LP低レンジ呼吸パッケージ、Q-Box RP2LP高レンジ呼吸パッケージなどの単一のQ-Boxシステム、およびQ-Box NF1LPで最大4つの異なるサンプルを使用して、最大8つの異なるチャンネルのモニタリングを可能にします窒素固定パッケージおよびQ-Box CO650プラントCO2分析パッケージ。 Qubit Gas Switching Systemsは、呼吸(VO2およびVCO2)、窒素固定、光合成、蒸散のマルチチャネル測定を可能にします。

ガス切り替えシステムをQ-Boxパッケージと共に使用する場合、より大きな流量のガスポンプ(Q-P651)が使用されます(3LPM無負荷)。基準ガスはG261低圧レギュレーターを経由して流量計に送られます。各流量計は、各サンプルチャンバーへのガスの流量を供給し、手動で制御します。すべてのサンプルチャンバーからの出力ガスは、ガススイッチャー(G244またはG243)のガス入力に送られます。特定のチャンバーはソフトウェアによって選択され、そのガスはガススイッチャー内のチャネルに関連付けられたソレノイドバルブを介して、アナライザーとQ-Boxのフローモニターに送られます。チャンバー間の切り替えは、デジタル制御ユニット(C200)とソフトウェアを介して制御されます。残りのチャンバーからの出力は、ガススイッチャーのベントポートを介して大気に排出されます。結果として、すべてのチャンバーには常にサンプルを通過するガスが流れます。チャネル1は常に参照チャネルとして使用されます。これはオープンフローのセットアップです。

ガススイッチングシステムは、オープンフロー測定とストップフロー測定の両方の拡張バージョンで提供することもできます。 Stop-Flowは、小さな不活性サンプル、つまり単一の昆虫を測定するときに使用されます。各チャンバーは、2つの3方向バルブのソレノイドアセンブリ(A380)に関連付けられており、チャンバーを通る流れを停止してCO2の蓄積とO2の枯渇を可能にするために作動します。バルブが非アクティブになると、チャンバーからのガスは、測定のためにQ-Boxのガス分析器を通過します。 Stop-Flowセットアップは、より敏感な構成を提供します。

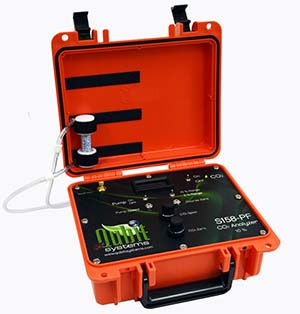

S158 CO2 Analyzer 0-10%

CO2アナライザー 0-10%

S158 CO2アナライザーは、0.01%を超える精度で0〜10%の範囲のCO2を測定する、シングルチャネル非分散型赤外線CO2アナライザーです。大型の動物や活発な動物でのCO2交換測定や、発酵プロセスなどの高CO2フラックスが発生する可能性がある状況での使用に最適です。

S158は、S157 CO2アナライザーと同じ赤外線技術とモジュール設計を共有しています。アナライザーは、フロースルーガス交換構成でCO2交換の瞬間的かつ連続的な測定に使用できます。先に収集されたガスサンプルのCO2レベルを検出するために注入セプタムが使用されている場合は、注入モードでも使用できます。 S158は、成長キャビネット内のpCO2を調整するためのQubit SystemsのCO2制御システムの一部として、または液体中の溶存CO2レベルを測定するためのQ-DCO2システムの一部としても使用できます。

S158は、内蔵ガスポンプ(S158-P)または内蔵ガスポンプとフローモニター(S158-PF)で製造できます。 S158 CO2アナライザーは、当社のデータ取得インターフェイスとソフトウェアC901 Logger Pro)またはその他のシステムで使用できます。

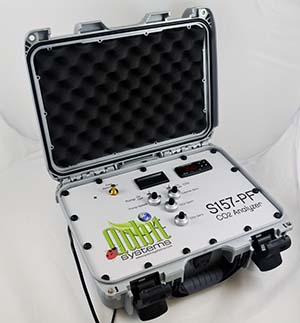

S157 CO2 Analyzer 0-2000ppm

O2アナライザー 0-2,000ppm

S157 CO2アナライザーは、0〜2000 ppmの範囲のCO2を1 ppmの分解能で測定する、シングルチャネルフロースルー非分散型赤外線CO2アナライザーです。要求に応じて、範囲を0〜1%CO2に拡張できます。 CO2アナライザーは、葉、昆虫、小動物、または代謝率の低い生物とのCO2交換測定に最適です。土壌呼吸の測定や環境モニタリングにも使用できます。

S157は、ガスポンプを内蔵したスタンドアロンのCO2アナライザー(S157-P)、またはガスポンプと質量流量モニターを内蔵した(S157-PF)として購入できます。 S157のすべてのバージョンは、頑丈なケースの温度制御を備えており、フィールドでの使用に最適です。

S157 CO2アナライザーは、温室および成長チャンバーのCO2レベルの監視に使用できます。ラボやフィールドで使用するための頑丈で持ち運びに便利です(オプションのバッテリパックを使用)。アナライザーは、フロースルーガス交換構成でCO2交換の瞬間的かつ連続的な測定に使用できます。また、セプタムを備えた注入モードで使用して、収集したガスサンプルのCO2レベルを測定することもできます。

CO2レベルの非常に小さな変化の測定では、アナライザーをストップフローモードまたはクローズドシステムモードで使用できます。 S157 CO2アナライザーは、S158 CO2アナライザーと同じ赤外線技術(範囲は0〜10%)を共有しています。 Qubit SystemsのCO2制御システムの一部として使用して、成長キャビネットやその他のチャンバー内のpCO2を調整できます。

S157は、Qubitが提供するデータインターフェイスとソフトウェア(オプション)を使用することをお勧めしますが、他のデータ収集システムも使用できます。

人間の呼吸測定

Q-Track

VO2とVCO2の測定、ウェアラブルブレス

Q-Trackは、VO2とVCO2の測定をほぼどこでも行えるウェアラブルブレスバイブレスCPXシステムです。 システムの総重量はわずか1.2 Kgなので、通常の運動を妨げることはなく、特にボディハーネスに装着したときに被験者に負荷がほとんどかかりません。 データはバッテリー駆動のインターフェースに表示され、洗練された直感的なソフトウェアを使用して分析されます。

Q-Trackシステムのコンポーネント
燃料電池O2センサー
NDIR CO2アナライザー
使い捨て/滅菌可能なニューモタコ
調整可能なフェイスマスク
マスクとアタッチメントのみ85g
システム重量のみ1.2 Kg
どこでもデータを収集
直感的なソフトウェア
自動化されたVO2およびVCO2計算
心拍数モニターが含まれています
PFT関数
+8時間のバッテリー寿命

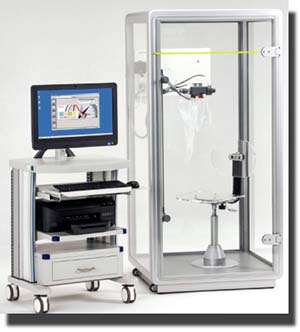

部屋とポッドの熱量測定

人間の被験者の代謝率を測定する方法の大部分は、調査中の人が息を採取するためにフェイスマスクを着用するか、呼吸チューブを使用することを必要とします。これらの方法は非常に効果的ですが、被験者が呼気収集装置につながれているため、完全に自然な動きや活動はできません。デバイスはまた、自然な呼吸パターンに影響を与える可能性があります。

通常の人間活動のエネルギーコストを測定するには、被験者が代謝室に閉じ込められている必要があります。これは、大きな密閉チャンバーですが、既知のガス組成の空気が測定された流量でフラッシュされます。排出空気はガス分析のためにサブサンプリングされ、O2、CO2、および水蒸気の異なるガス濃度がVO2およびVCO2の計算に使用されます。部屋を通るガスの流量は高くなければならないので、結果として、差のあるガス濃度(たとえば、pO2inからpO2outを引いたもの)は小さくなります。

過去には、周囲の空気のバックグラウンドでO2の低差分濃度を測定すると、研究者は克服できない困難を抱えていました。しかし、Qubit Systemsは、このような測定を簡単に行うのに十分な分解能を備えた差動O2アナライザーを設計した最初の企業です。 QubitのS104 DOX差動O2アナライザーは、空気に対して1 ppm O2の分解能を備えています。これは、代謝室、ポッド、およびフードシステムでのVO2とRERの測定には十分以上です。

S104 DOX Differential O2 Analyzer

±1 ppmの酸素分解能、高分解能・微分型 O2アナライザー

Qubit SystemsのS104差動O2アナライザー(DOX)は、空気のバックグラウンドに対して±1 ppm O2の分解能を持つ世界で唯一の特許取得済みの差動酸素アナライザーです。

S104 DOXを使用すると、研究者は小さな昆虫からの呼吸酸素消費のリアルタイム率と、単一の無傷の葉からの光合成酸素生成を測定できます。 S104差動O2アナライザーは、市場に出回っているガスアナライザーの中で最大のダイナミックレンジを備えており、より低い解像度設定で、より大きな動物、さらには人間のO2交換を測定できます。

空気に対する±1 ppmの酸素分解能(0.0001%)
酸素分析装置の中で最も広いダイナミックレンジ
特別な校正ガスなしで簡単に校正
参照用とサンプルpO2用に別々のアナログ信号
差圧pO2、絶対圧力、差圧、サンプルおよび基準セル温度、機器温度のアナログ信号

ヒトを対象とした代謝測定のためのすべてのコンポーネントを提供できます。

  • O2およびCO2アナライザー
  • 水蒸気の分析と制御
  • ガス混合および制御システム
  • ポンプ、フローコントローラー、ガス圧レギュレーター
  • 制御された環境チャンバー
  • エルゴメーター
  • チューブ、継手、バルブ
  • データ収集および制御ソフトウェア

Q-Box HR1LP Human Respiration

人間呼吸測定パッケージ

Q-Box HR1LP人間の呼吸測定パッケージにより、ユーザーは呼吸器および心臓血管生理学において安全でエキサイティングな数多くの調査を実施できます。

設備と機器は、セットアップと操作が簡単です。 Q-Box HR1LP Human Respirometry Packageは、学部の実験コースでの使用に最適ですが、パッケージの赤外線CO2アナライザー、酸素センサー、ニューモタコスパイロメーター、およびワイヤレス運動心拍数モニターは、研究に必要な精度と分解能を備えています。

Q-Box HR1LP人間呼吸計パッケージは、混合した呼気中のCO2とO2を継続的に監視し、VO2とVCO2の変化を計算します。 パッケージのスパイロメトリー部分は、呼吸頻度、相対呼吸パターン、および心拍数データの測定値を提供します。平均呼吸流量から、分時換気量(VE)も計算されます。

肺活量測定の測定中に、重要な容量操作を実行して、流量-体積ループと体積-時間プロットを取得できます。 さまざまな肺容量と肺活量の計算はソフトウェアで行われます。

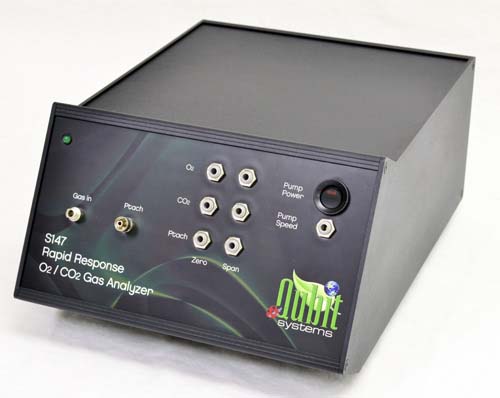

S147 Rapid Response O2/CO2

O2 / CO2アナライザー

S147 Rapid Response O2 / CO2アナライザーは、レーザーダイオードO2センサーと赤外線CO2検出器の両方を組み合わせています。

このフロースルーアナライザーは、O2の取り込み中に発生する変化や、呼吸による呼吸からのCO2生成など、O2とCO2の急激な変化を測定するように設計されています。

S147 Rapid Response O2 / CO2アナライザーには、300 mL / minに設定されたポンプが組み込まれており、アナライザーの前面にある「Gas In」ポートからサンプルを吸引します。ガスは、背面パネルの「サンプルベント」から分析装置を出ます。

サンプリングおよび排気ガスは、ガスセンサーの加圧を避けるために、大気圧または大気圧に近いものでなければなりません。フロントパネルには、差圧センサー(ニューモタコメーター)への「Ptach」入力があり、息の流れなどの測定に使用できます。この差圧センサーは、背面パネルの「Ptach Vent」を介して大気に開放されています。

前面には、O2、CO2、差圧センサーを校正するための「ゼロ」および「スパン」コントロールがあります。 CO2とO2の「スパン」は、校正ガスが利用可能な場合にのみ調整してください。ポンプ速度制御は前面パネルにあり、工場設定の300ml / minから+/- 30ml / minの調整が可能です。

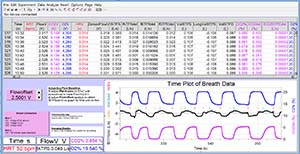

BBB1LP Breath-by-Breath Analysis

呼吸測定パッケージ

QubitのBBB1LP Breath by Breath呼吸測定パッケージは、さまざまな試験条件下でのヒトの代謝率の定常状態と動的変化の両方を測定するように設計されています。

このパッケージを使用して、VO2、VCO2、VO2max、安静時代謝率(RMR)、呼吸交換率(RER)、およびその他の多くの生理学的および肺パラメーターを、呼吸ごとに測定できます。

Breath-by-Breath呼吸測定パッケージは、セットアップと使用が簡単で、代謝カートシステムのすべての精度を備えています。フェイスマスク、ホルダー、流量校正キットなどのすべてのアクセサリがパッケージに同梱されています。吸い込まれた呼気と吐き出された呼気は、50 Hzのサンプリングレートで高速応答O2 / CO2アナライザー(S147)によって分析され、呼吸波形全体がリアルタイムでグラフィカルに表示されます。激しい運動中でも、呼吸波形と呼気終末のO2とCO2がはっきりと表示されます。

すべてのデータが収集され、グラフィカルに表示されます。パッケージには、データインターフェイスとソフトウェア(PCとMacintoshの両方に対応)が付属しています。

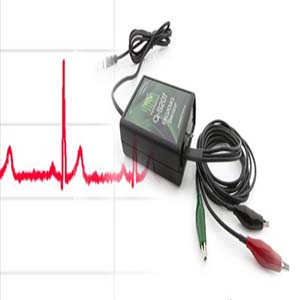

HE1LP Human Electrophysiology Package

人間電気生理学パッケージ

HE1LP Human Electrophysiology Packageは、人間の生理学の電気生理学的側面を完全に安全かつ非侵襲的な方法で調査するように設計されています。 EKG、EMG、ダイナモメトリー、GSR、EOGなどのパラメーターを測定します。 必要に応じて、使い捨て電極が提供されます。

各電極には、被験者の皮膚に電極を取り付けるためのゲルの裏地が付いています。 皮膚からの信号は光学的に絶縁された回路を介して送信され、センサーの電力はACから低電圧DCに変換されるため、感電のリスクはありません。

すべてのデータが収集され、グラフィカルに表示されます。パッケージには、データインターフェイスとソフトウェア(PCとMacintoshの両方に対応)が付属しています。
