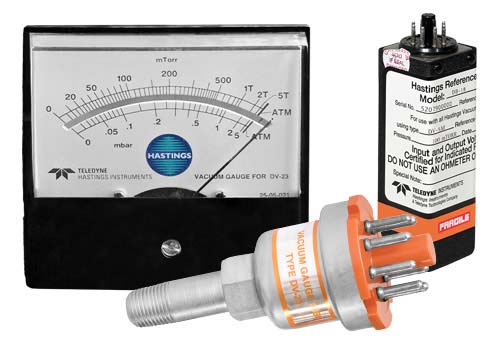

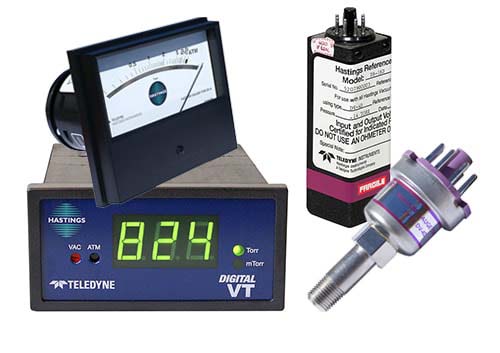

熱電対真空計

DV-4 シリーズ

低真空圧チューブ/センサー 0.1 - 20 Torr

サーモカップル真空計、チューブ/センサーDV-4シリーズは、堅牢で設置が簡単なゲージシステムは、ガスの密度に基づいて熱電電圧を真空圧力に変換します。外部ヒーターへの溶接を中断することなく、温度と温度変化率を完全に補正します。

DVシリーズのさまざまなメーターまたはコントローラーと組み合わせて、さまざまなアプリケーションで信頼性が高く、費用対効果の高い測定を提供できます。

メーター、フィッティング、リレー、出力の幅広いオプションにより、DV-4シリーズはさまざまなアプリケーションをサポートできます。

【アプリケーションと産業】

HVAC /冷凍装置
変圧器油
実験室

DV-5 シリーズ

高真空圧チューブ/センサー 0.1 - 100 mTorr ​

サーモカップル真空計、チューブ/センサーDV-5シリーズは、DVシリーズのさまざまなメーターまたはコントローラーと組み合わせて、さまざまなアプリケーションで信頼性が高く、費用対効果の高い測定を提供できます。

堅牢で設置が簡単なゲージシステムは、ガスの密度に基づいて熱電電圧を真空圧力に変換します。 ゲージチューブ/センサー、DV-5は、外部ヒーターへの吊り下げ溶接なしで、温度と温度変化率を完全に補償します。

DVシリーズのさまざまなメーターまたはコントローラーと組み合わせて、さまざまなアプリケーションで信頼性が高く、費用対効果の高い測定を提供できます。メーター、フィッティング、リレー、出力の幅広いオプションにより、DV-5シリーズはさまざまなアプリケーションをサポートできます。

【アプリケーションと産業】

半導体プロセス
点灯
プラズマコーティング
スパッタリング
実験室

DV-6 シリーズ

中真空圧チューブ/センサー ​1 - 1,000 mTorr

サーモカップル真空計、チューブ/センサーDV-6シリーズは、DVシリーズのさまざまなメーターまたはコントローラーと組み合わせて、さまざまなアプリケーションで信頼性が高く、費用対効果の高い測定を提供できます。

ゲージは窒素または空気用に校正されていますが、他のガスの換算係数は工場から入手できます。 熱電対ゲージまたはコントローラーは、熱電対ゲージチューブを交換するときに再校正を必要とせず、プロセスのダウンタイムをさらに短縮します。

メーター、フィッティング、リレー、出力の幅広いオプションにより、DV-6シリーズはさまざまなアプリケーションをサポートできます。

【アプリケーションと産業】

半導体プロセス
極低温タンク
プラズマコーティング
ロードロック
実験室

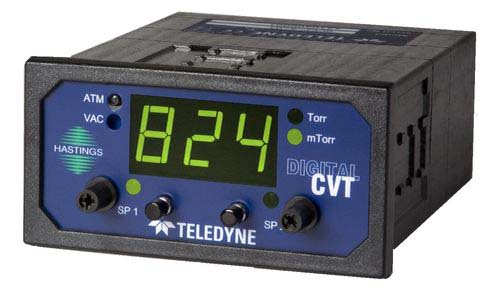

DCVT (Digital CVT)

デジタル・コントローラー

DCVTには、いくつかの拡張機能が含まれています。魅力的なソリューションとなる機能多くの真空制御自動化アプリケーション向け。 DCVTは線形アナログを提供できます。統合用の出力(電圧または電流)PLCまたはその他の真空測定
データ収集システム。 加えてDCVTはRS232通信を提供します。機器をコンピュータに直接接続します。 DCVTには、プロセス制御用にユーザーが選択できる2つの独立した設定点リレーも含まれています。 制御リレーは耐久性があります。

DV-4、DV-5およびDV-6、これらのチューブは、各レンジ用に特別に設計されています。キャリブレーション調整、それらは温度と温度変化率に対して補償され、耐食性があります。

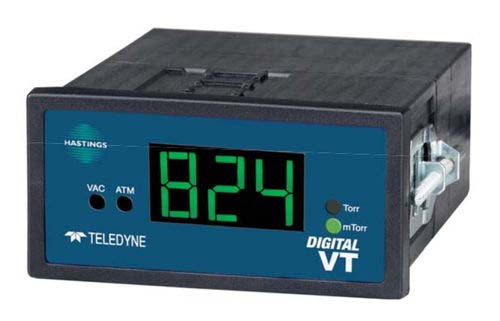

Digital VT

デジタル・インジケーター

DVTは、卓越した安定性、精度、および最も厳しい条件下での信頼性。A / Dコンバーターとマイクロプロセッサー、そしてチューブの信号出力。マイクロプロセッサ測定値を圧力に変換します。ゲージチューブの明確な出力と圧力の関係を使用して読み取ります。結果は明るい3桁の緑で表示されますLEDディスプレイ。 DVTは1/8 DINケースにパッケージされており、パネルマウント設置可能。

DV-4、DV-5およびDV-6、これらのチューブは、各レンジ用に特別に設計されています。キャリブレーション調整、それらは温度と温度変化率に対して補償され、耐食性があります。

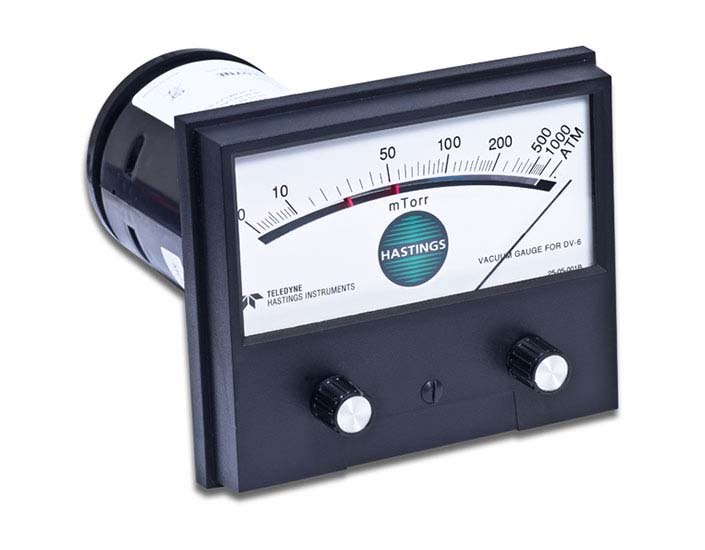

CVT シリーズ

スタンダード・インジケーター

CVTシリーズは、完全に自動化された、無制限の真空アプリケーション向けの連続読み取り機器です。これらのコントローラーは、VTメーターと同じ標準範囲で動作し、ユーザーが選択できる2つの管理限界が追加されています。 コントロールポイントは、耐久性のある5アンペアの単極双投リレーで、ノーマルオープンまたはノーマルクローズで構成できます。

DV-4、DV-5およびDV-6、これらのチューブは、各レンジ用に特別に設計されています。キャリブレーション調整、それらは温度と温度変化率に対して補償され、耐食性があります。

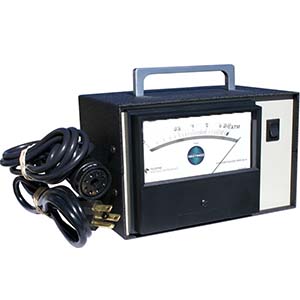

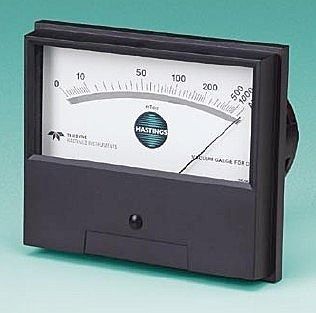

VT シリーズ

密閉型キャビネット・メーター



VTシリーズは、真空アプリケーション向けの連続読み取りメーターです。そして密閉型キャビネットに取り付けたモデルも準備できます。ほとんどの厳しい条件下での並外れた安定性、精度、信頼性を確保しています。自己完結型ゲージ回路が背面に取り付けられています。

VTモデルは、DV-4、DV-5およびDV-6、これらのチューブは、各レンジ用に特別に設計されています。キャリブレーション調整、それらは温度と温度変化率に対して補償され、耐食性があります。

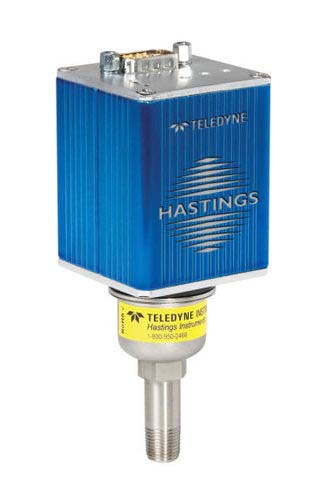

DAVC(デジタルAVC)

精密なA / Dシグナル・コンバータ

DAVC(デジタルAVC)は、マイクロプロセッサベースの精密A / Dシグナル・コンバータです。 線形アナログ出力(0〜1 VDC、0〜5 VDC、0〜10 VDC、4〜20 mA、または0〜20 mA)に加えて、RS232デジタル出力を介して圧力測定にアクセスできます。 デジタル測定値は、トル、ミリバール、またはパスカル単位のいずれかで提供できます。

精密なA / Dコンバータは、マイクロプロセッサとともに、熱電対真空ゲージチューブの出力を測定し、測定値をゲージチューブの明確な出力/圧力関数を使用して圧力測定値に変換します。

HPM 4/5/6

ハンドヘルド、デジタル真空計

HPM 4/5/6 は、ハンドヘルドの9VDC電池式デジタル真空計です。 最も厳しい条件下での卓越した安定性、精度、信頼性が築かれています。

HPM 4/5/6 は、熱電対真空ゲージを測定するためのマイクロプロセッサーと共に高精度A / Dコンバーターを備えています。チューブ/センサーの信号出力、 マイクロプロセッサは、ゲージチューブの明確な出力と圧力の関係を利用して、測定値を圧力の読みに変換します。 結果は、明るく読みやすいグラフィック表示を使用して表示されます。

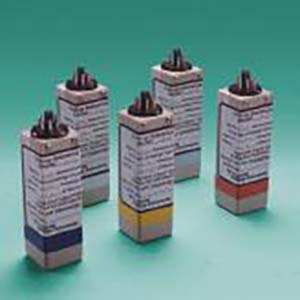

DV-16D / DV-18 / DV-20

NIST準拠 リファレンスチューブ

NIST準拠リファレンスチューブは、所定の動作圧力でゲージチューブを正確にシミュレートするために正確に調整された、真空で密封された真空ゲージチューブです。これは Teledyne Hastings社の装置で使用される金属およびガラスのゲージ管と電気的に同等です。

機器をリファレンスに接続し、機器がリファレンスに記載された正確な圧力を読み取るまで、校正「電流セット」ポテンショメーターを調整するだけで、THI社製真空ゲージインジケーターの迅速かつ簡単な再校正を可能にします。

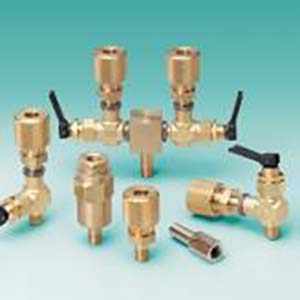

Quick Connects

チューブ/センサーの特殊コネクター

Hastings Instruments社製のクイックコネクトは、1/8インチのヘイスティングスおよび他のゲージチューブ用のOリング密封継手を提供します。 パイプステム(0.405 in。O.D.チューブ)。清潔で乾燥した漏れのないシールを提供し、迅速なレンチや面倒なシーラントを使わずに、ゲージチューブを簡単に取り外して交換できます。

最も簡単な変換は、既存のゲージチューブ1/8インチにねじ込むOS-Fクイックコネクトです。 システムのNPTフィッティング。パーマネントシール用のはんだ糸、またはHastings Instrumentsのシールナットを使用します。

DV-23 シリーズ

中真空圧チューブ/センサー 0-5000 mTorr

DV-23ゲージチューブは、0.001〜5 Torr(1〜5000 mTorr)の圧力を測定し、清浄な乾燥空気または窒素用に較正されています。1/8インチNPTサーモカップル真空計、DV-23シリーズゲージチューブが使用されます。
