流体制御ユニット

流体制御ユニット

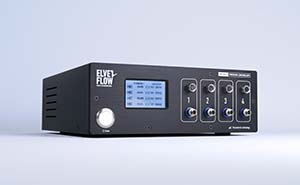

OB1 MK3+

最先端のマイクロ流体、圧力制御システム

科学者のために科学者によって設計された、多用途で強力なOB1 MK3 +圧力コントローラーは、あらゆる種類のアプリケーションに対して完璧な流量制御を可能にします。圧力または真空、低流量または高流量、短い実験、または1週間のプロセスが必要な場合でも、OB1 MK3 +はマイクロ流体研究に最適です。

OB1を使用すると、-900 mbarから8 barまでの最大4チャネルの出力圧力を個別に制御して、さまざまな高度なマイクロ流体アプリケーションに対応できます。

独自のピエゾエレクトロニクス技術により、OB1 MK3 +は他のマイクロ流体フローコントローラーよりも10倍安定しており、最大10倍高速です。

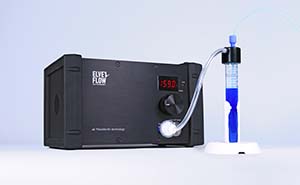

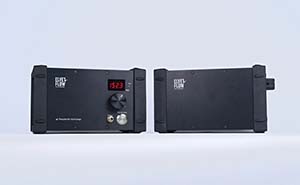

AF1 SERIES

単一チャネル、自律ポンプとコントローラー

AF1は、マイクロ流体工学のための最新の圧電技術の利点を備えた単一チャネル自律ポンプおよびコントローラー。同じチャネルで真空と圧力を制御できます。

埋め込まれたマイクロ・コンプレッサーは、典型的なエアコンプレッサーまたはエアラインスキームの必要性を排除します。 セットアップをインストールするために必要なのは電気プラグだけです。

圧力または真空、低流量または高流量、短い実験、または1週間のプロセスが必要な場合でも、AF1はマイクロ流体研究に最適です。 セットアップをインストールするために必要なのは電気プラグだけです。

圧電ダイヤフラムポンプ / 蠕動ポンプ

mp 6 - hyb

8 - 8,000 μl / min 気体と液体、低流量

圧電ダブルダイヤフラムポンプです。 各ポンプは、2つのピエゾアクチュエーターで作動します。

省スペースで省エネ構造のため、大量生産でも費用対効果が高くなります。 使用される材料は、ポンプを非常に用途が広いものにします。可変流量調整により、幅広い用途が保証されます。

  • 液体:制御流量 8 µl / min - 8,000 µl / min 使用例:流量6 ml / min、吐出し側圧力:500 mbar @ 100 Hz、250 V、SRS信号
  • ガス:流量12 ml / min、吐出し側圧力:80 mbar @ 100 Hz、250 Vpp、SRS信号
  • メディアとの接触部材料:PPSU
  • ライフタイム:5,000 時間
  • ポンプ性能は、パラメータの調整によって影響を受ける可能性があります。

mp6 - liq

8 - 13,000 μl / min 液体、圧電ダブルダイヤフラムポンプ

圧電ダブルダイヤフラムポンプです。 各ポンプは、2つのピエゾアクチュエーターで作動します。

省スペースで省エネ構造のため、大量生産でも費用対効果が高くなります。 使用される材料は、ポンプを非常に用途が広いものにします。可変流量調整により、幅広い用途が保証されます。

  • 液体:制御流量 8 µl / min - 13,000 µl / min 使用例:流量11 ml / min、吐出し側圧力:800 mbar @ 100 Hz、250 V、SRS信号
  • ガス:流量12 ml / min、吐出し側圧力:800 mbar @ 200 Hz、250 Vpp、SRS信号
  • メディアとの接触部材料:PPSU
  • ライフタイム:5,000 時間
  • ポンプ性能は、パラメータの調整によって影響を受ける可能性があります。





Micro Litter Pump

5µl / minから5 ml / min、気体と液体、蠕動マイクロポンプ

蠕動式・マイクロポンプの主な利点は、双方向ポンプ、高いポンプ圧力、堅牢な操作です。媒体は両方向に送り出すことができます。 流体工学コンポーネントは使い捨てであるように設計されています。 最大10チャンネルを並行して操作できます。

  • 特徴:
  • 最大10チャンネルまで可能
  • 交換可能な使い捨てポンプヘッド
  • 最大1.5 barの圧力(両方向)
  • 5µl / minから5 ml / min、簡単に調整できます
  • プログラム可能なシーケンス用に電子制御
  • 最小限のメンテナンス、堅牢で耐久性

バルブ / スイッチィング・ユニット

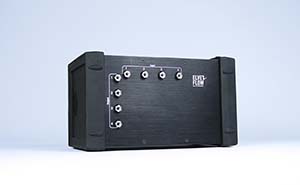

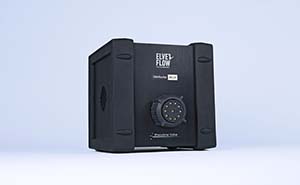

MUX DISTRIBUTOR

完璧なバルブ、複数のサンプルを処理し、実験を自動化

MUXディストリビューターバルブは双方向の10ポジション/ 11ポートバルブで、最大10種類の流体を順次注入または選択するために使用できます。

1つの液体サンプルを10の異なるマイクロ流体ラインに、1つのマイクロ流体ラインに10個の液体サンプル。

この多用途バルブをOB1 MKIII +圧力コントローラーと組み合わせて使用して、マイクロ流体実験での注入を自動化し、灌流実験をプログラムし、さまざまな試薬やその他の多くのアプリケーションを順次供給します。

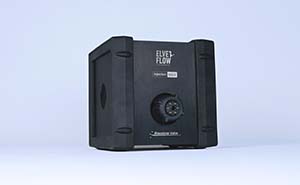

MUX INJECTION

理想的なバルブ、正確なサンプル注入と液体再循環

MUXインジェクションには6つの入力と2つの交換可能な構成があり、以下の画像に示されています。 各入力は、構成に応じて右側または左側の隣接する出力に接続されます。

OB1 MKIII +と組み合わせると、安定した一方向の流体再循環または制御された量のサンプルの正確な注入を実行できます。

この多用途のバルブにより、長期間の実験の自動化と実行が容易になります。

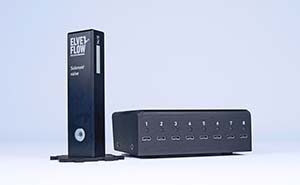

MUX WIRE

2方向および3方向バルブを追加して制御

MUX Wireを使用すると、任意の2方向または3方向のバルブまたは独自のバルブのいずれかを最大8個まで接続できます。 各バルブは、電力とトリガー信号を提供するミニUSBケーブルを介してMUXワイヤーに個別に接続されます。

MUX Wireマイクロ流体バルブコントローラーにより、Elveflowのソフトウェアインターフェイスを介してバルブを接続および制御できます。

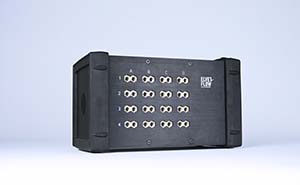

MUX CROSS CHIP

バルブマトリックス、カスタムマニホールド

MUX Cross Chipは、ワンクリックで多数の機能を実現するカスタムマニホールドを備えたマイクロ流体バルブマトリックスです。

4 x 4バルブのマトリックスです。 4つの入力のいずれかを4つの出力のいずれかに接続し、ソフトウェアを使用してバルブを開閉します。

統合されたマニホールドとROCKER®バルブテクノロジーのおかげで、このバルブマトリックスにより、簡単なクリック1つで多数の機能を実行できます:瞬時のフローストップ、インジェクションフェーズのシーケンス、フローフォーカシング、クリーニング、クロス内のフローの安定化。マイクロ流体チップを形成します。



MUX QUAKE VALVE

バルブ制御、フロースイッチマトリックス

MUX QUAKE VALVEは、バルブを制御するためのフロースイッチマトリックスです。

この3:2バルブのマトリックスを使用すると、PDMS二重層バルブをいつ加圧するかを簡単に選択できます。 当社のOB1 MK3 +圧力コントローラーによって供給される場合、0.005%の安定性により、微調整と安定したバルブ位置が可能になります。

20 msでQuakeバルブを開閉します。 Elveflowソフトウェアと組み合わせた3:2バルブマトリックスにより、Quakeバルブの開閉をワンクリックで制御できます。 実験を自動化するために、簡単な数回のクリックで開閉シーケンスをプログラムすることもできます。

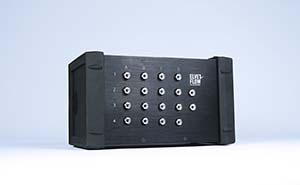

MUX FLOW SWITCH

デバイスのフローを迅速にスイッチング

MUX FLOW SWITCHは、オン/オフ・バルブのコンパクトな配置で、マイクロ流体デバイスのフローのオンとオフを簡単かつ迅速に切り替えます。時間を節約し、再現性を向上します。

リザーバー内の液体を交換し、サンプルを採取し、クリーニングのさまざまな段階を開始し、システムをリセットするために、セットアップに何回アクセスする必要がありましたか? 複数のリザーバーの自動制御により、セットアップのそばにいなくても、すべての実験を自動的に再起動できます。

最後に、ソフトウェアの自動化のおかげで、1回の実験と同じ時間で10回の実験を実行でき、確実な統計データを収集できます。

流量センサー・ユニット

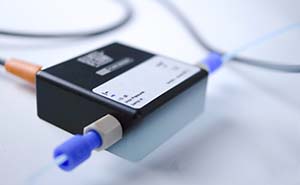

MFS

流量センサー、液体用

Elveflowは、マイクロ流体のセットアップで流量を正確に測定するための幅広い高精度液体マイクロ流体流量センサーを提供しています。

すべての圧力コントローラーシステム(OB1 MK3 +、AF1)をマイクロ流体流量センサーと組み合わせて、流量を直接モニタリングおよび制御できます。

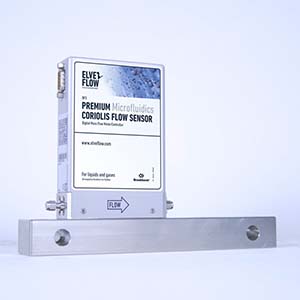

BFS

流量センサー、マイクロ流体に最適

Elveflowは、マイクロ流体に最適な独自のコリオリ流量センサーを開発しました。 Coriolisテクノロジーを使用すると、マイクロ流体実験に比類のないメリットがもたらされます。

すべての流体との直接的な互換性、優れた精度と精度、および幅広い操作範囲のためのキャリブレーションは必要ありません。

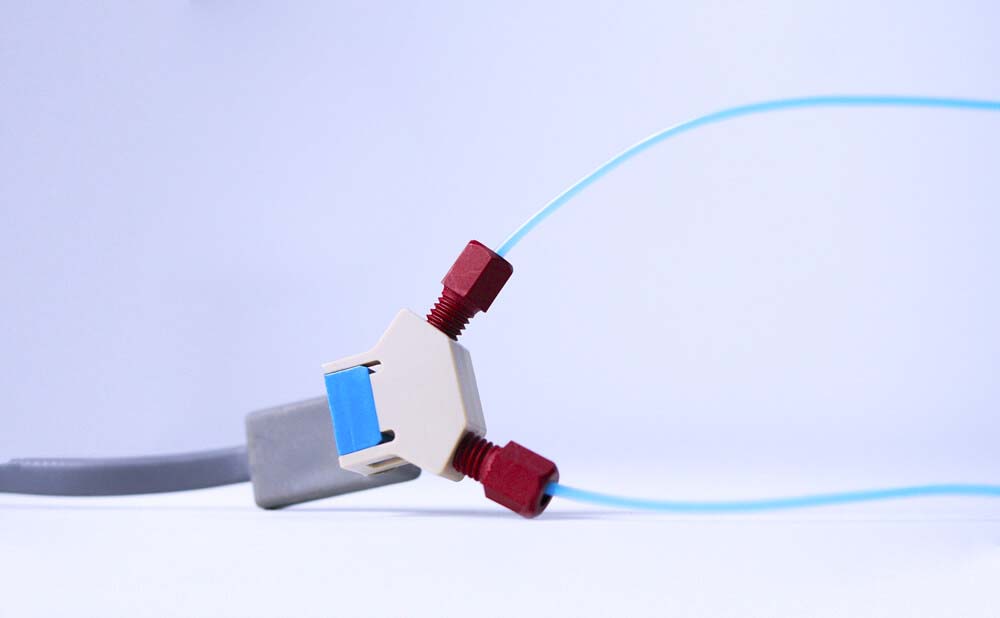

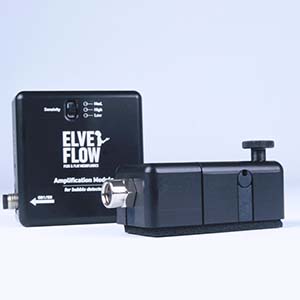

MBD

バブル検知センサー

Elveflowは、透明なマイクロ流体チューブ内の流体界面の変化を検出できる独自のインライン流体センサーを提供しています。

気泡検出器、液体の流れの中の気泡を感知してカウントすること、またはマイクロ流体ラインで流体が不足したことを検出するための安全装置として使用できます。 また、非混和性流体間の液体スイッチの検知にも使用できます。

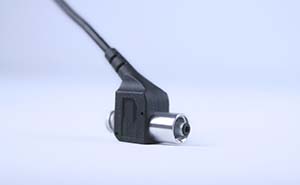

MPS

圧力センサー、ユニークな設計

液体および気体に適した高精度の圧力センサーです。そのユニークな設計は、デッドボリュームを取り除き、内部ボリュームが低くなるように最適化されているため、マイクロ流体アプリケーションに最適です。

圧力センサーは、当社の圧力コントローラーシステム(OB1 MK3 +、AF1)またはセンサーリーダーMSRと併用して、マイクロ流体設定の任意のポイントの圧力を監視できます。

MSR

センサーリーダー

センサーリーダーは、システムのセットアップ内における、すべてのセンサーのデータ読込ユニットです。

Elveflowの圧力センサーや流量センサーなど、さまざまな種類のアナログおよびデジタルセンサーを取得できます。センサーリーダーを使用して、あらゆるタイプのフロー制御機器(シリンジポンプ、蠕動ポンプ、灌流、圧力コントローラー)の流量、圧力、またはその他の物理パラメーターをモニタリングできます。

MFP

広範囲圧力センサー、FDA認定

気体または液体に適合し、ルアーロック規格と互換性のあるフロースルー圧力センサーを提供します。

幅広いメディア互換性、FDA認定、および使いやすさにより、このセンサーは食品業界での使用に最適です。
