減圧・加圧ポンプ

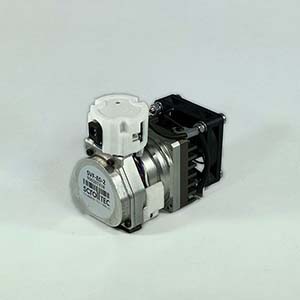

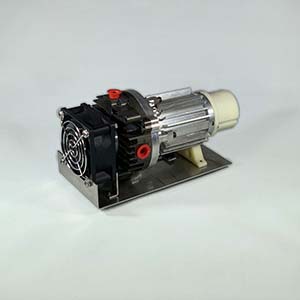

ミニチュア・真空ポンプ

2〜100 L / minの排気速度

  • 優位性
  • 特許保護されたフローティングスクロールテクノロジー
  • 汚染されていない流れ
  • オイルフリー操作によるメディアの汚染なし
  • チップシールまたはPTFEダストなし
  • メンテナンスフリー
  • チップシールまたはダイアフラムなし
  • 高性能と長い製品寿命
  • コンパクトなサイズと高レベルの気密性
  • 非常に静かで低振動
  • 任意の設置位置で操作できます
  • 空気または真空に対するスタートアップ

空気、蒸気、その他のガス対応

  • アプリケーション
  • 医療機器
  • 分析手法と環境保護
  • 実験室での使用
  • 化学プロセス
  • その他
  • ディスクとチップのプロセス
  • マイクロチップの生産
  • 印刷技術
  • ターボポンプ用バッキングポンプ

オイルフリーでコンパクトな外観、静かな動作音と抵振動。2L容量のチャンバーは、わずか2分13秒で0.187Mbarに達します。

SVF-2

  • 独自のフローティングスクロールテクノロジーによるデザイン
  • 小型ポンプ
  • ドライでオイルフリーのポンプ
  • 最大排気速度は2L / minに達することができます
  • 低および中真空アプリケーション向け

SVF-5

  • 独自のフローティングスクロールテクノロジーによるデザイン
  • 小型ポンプ
  • ドライでオイルフリーのポンプ
  • 最大排気速度は5L / minに達することができます
  • 低および中真空アプリケーション向け

SVF-20

  • 独自のフローティングスクロールテクノロジーによるデザイン
  • 小型ポンプ
  • ドライでオイルフリーのポンプ
  • 最大排気速度は20L / minに達することができます
  • 低および中真空アプリケーション向け

SVF-50

  • 独自のフローティングスクロールテクノロジーによるデザイン
  • 小型ポンプ
  • ドライでオイルフリーのポンプ
  • 最大排気速度は50L / minに達することができます
  • 低および中真空アプリケーション向け

SVF-100

  • 独自のフローティングスクロールテクノロジーによるデザイン
  • 小型ポンプ
  • ドライでオイルフリーのポンプ
  • 最大排気速度は100L / minに達することができます
  • 低および中真空アプリケーション向け

SVF-300

  • 独自のフローティングスクロールテクノロジーによるデザイン
  • 小型ポンプ
  • ドライでオイルフリーのポンプ
  • 最大排気速度は300L / minに達することができます
  • 低および中真空アプリケーション向け

SVF-1000

  • 独自のフローティングスクロールテクノロジーによるデザイン
  • 小型ポンプ
  • ドライでオイルフリーのポンプ
  • 最大排気速度は1,000L / minに達することができます
  • 低および中真空アプリケーション向け

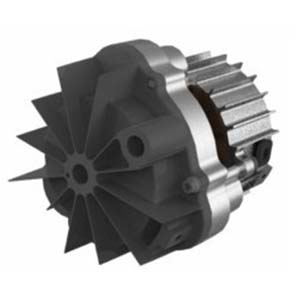

ミニチュア・コンプレッサー

オイルフリー、フォローティング・スクロール・コンプレッサー

SCHシリーズドライスクロールコンプレッサーは、最大圧力比を生成し、出口圧力は最大35 MPaです。

天然ガス補充システム、ガス再生システム、水素補充システムおよびその他の同様のアプリケーションに適用されるSCHコンプレッサー。

  • 優位性
  • 特許保護されたフローティングスクロールテクノロジー
  • 汚染されていない流れ
  • オイルフリー操作によるメディアの汚染なし
  • チップシールまたはPTFEダストなし
  • メンテナンスフリー
  • 交換が必要なチップシールまたはダイアフラムはありません
  • 高性能と長い製品寿命
  • コンパクトなサイズと高レベルの気密性
  • 非常に静かで低振動
  • 任意の設置位置で操作できます

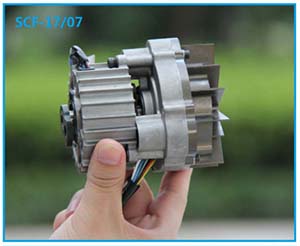

SCF-17/07

  • 定格圧力0.62Barg(9Psig)
  • 公称モーター出力80W(0.1HP)
  • 容量25L /分(0.88cfm)
  • 電圧24VDC
  • 寸法124×88.6×86.6mm(4.88×3.49×3.41inch)
  • 接続(入口)1/8″ NPT
  • 接続(コンセント)1/8″ NPT
  • ノイズ55dB(A)
  • 重量0.8Kg
  • 冷却システム空冷
  • 最高速度5300 RPM

SCF-25/07

  • 定格圧力0.76Barg(11Psig)
  • 公称モーター出力100W(0.14HP)
  • 容量17L /分(0.6cfm)
  • 電圧24VDC
  • 寸法102×89×87mm(4.03×3.50×3.43inch)
  • 接続(入口)G1 / 8″
  • 接続(コンセント)G1 / 8″
  • ノイズ55dB(A)
  • 重量0.8Kg
  • 冷却システム空冷
  • 最高速度4300 RPM

SCF-50/3

  • 定格圧力2.76Barg(40Psig)
  • 公称モーター出力580W(0.78HP)
  • 容量50L /分(1.75cfm)
  • 電圧48VDC
  • 寸法270×148×148mm(10.61×5.82×5.82inch)
  • 接続(入口)ISO11926-1-6(9/16″ -19UNF)
  • 接続(コンセント)ISO11926-1-6(9/16″ -19UNF)
  • 騒音65dB(A)
  • 重さ7.9Kg
  • 冷却システム空冷
  • Noise 65dB(A)
  • Weight 7.9Kg
  • Cooling System Air cooled

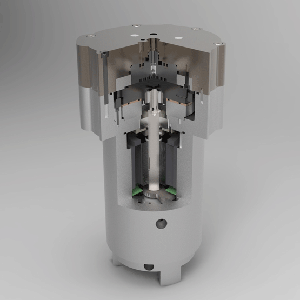

高圧・コンプレッサー

高圧、フォローティング・スクロール・コンプレッサー

SH-30-25 / SH-250-2.5 / SH-250-25

Scroll Labs独自のフローティングスクロールテクノロジーにより、動的にバランスのとれた力が最大で作用する旋回スクロールが可能になります。 吸入ガスと排出ガスの圧力差が大きい場合、可動部品に作用する正味負荷は大幅にバランスされます。

旋回スクロールの浮動運動により互いに接触する噛み合うスクロール間に形成された圧縮ポケットのほぼ完全な密封により、ガス圧力は、ほぼ完全な等エントロピー圧縮の形で吸込から高吐出圧力に徐々に上昇します。 単段圧縮機は着実に200を超える圧縮圧力比を達成できます。

ランニングギア全体は、冷却オイルを循環させることによって十分に冷却されます。同時に、ガスの「湿った」通路には、微量のオイルが制限されるか、必要に応じてオイルなしで完全に乾燥します。

SHシリーズコンプレッサーは、静音(<55 dB(A))、低振動(<0.5G)、連続運転を特長としています。

  • メリット
  • 単段圧縮機で最大200の高圧比
  • 用途に応じて、「乾燥」空気通路または「ほぼ乾燥」空気通路
  • 静かな動作(55 dB(A))と低振動(<0.5G)
  • 継続使用
  • 高いエネルギー効率
  • アプリケーション
  • 天然ガス自動車給油所
  • 高圧チャージングコンプレッサー
