ポテンショスタット / ガルバノスタット

シングルチャンネル・ポテンショ / ガルバノスタット / インピーダンス測定

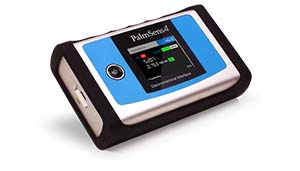

PalmSens 4

小型、高精度ポテンショスタット

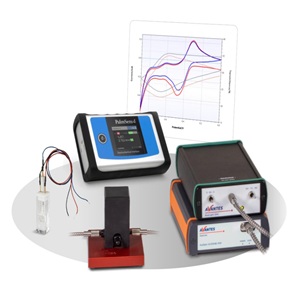

PalmSens4は、小型ポテンショスタットの主力製品です。

主な機能は バッテリー駆動のポテンショスタット、ガルバノスタット、およびオプションの電気化学インピーダンス分光法(EIS)用の周波数応答アナライザー(FRA)です。

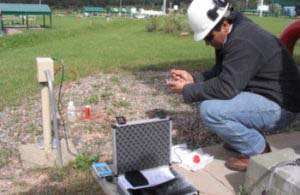

電圧範囲は広く(-5Vから5Vまたは-10Vから10V)、電流範囲(100 pAから10 mA)で高解像度で低ノイズです。 経済的なPalmSens4は完全な実験装置ですが、そのコンパクトで頑丈な設計により、フィールドワークにも最適です。

・ ポータブル
・ 使いやすいソフトウェア
・ 経済的

PalmSens4の ソフトウェアは無償でライセンスされます。

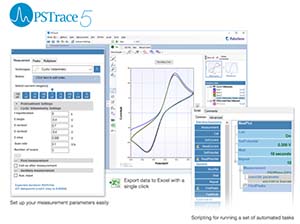

アプリケーションソフトウェアは PSTrace (Window) 、PStouch (Android用) が付属されます。インストール後すぐに生産性を発揮できるように設計されています。 3 つのモードがあります。 科学モードでは、当社の機器が提供するすべての技術を実行できます。また、腐食分析と分析モードには 2 つの専用モードがあります。 分析モードは、(バイオ)センサーで使用するように設計されており、濃度測定を行うことができます。 広範なヘルプ ファイルとプロンプトにより、ユーザーは一般的な分析を行うことができます。

単純な測定を容易にすることは、高度な電気化学に妥協することを意味するものではありません。 複雑な一連の実験を作成するには、スクリプト ウィンドウを使用できます。 スクリプト ウィンドウでは、自動バッチ測定と分析が可能です。 インタラクティブなプロットと、ピーク位置の上にマウスを置いたときのピークの「ヘッドアップ ディスプレイ」により、電気化学の測定後の部分もより迅速かつ簡単になりました。 ただし、独自のスプレッドシートを使用する方が使いやすい場合は、ワンクリックで Excel にエクスポートできます。 または、データを Origin または Matlab にエクスポートすることもできます。





各モデルの測定範囲比較

ポテンショスタットとは何なのか? どのように接続しますか?

当社では、PalmSens社にて教育を受けた専任担当者による、講習会を定期的に開催いたしております。(東京ラボのみ)

皆様への最適なご使用方法をアドバイスさせて頂きます。

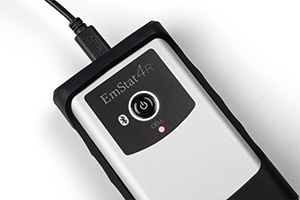

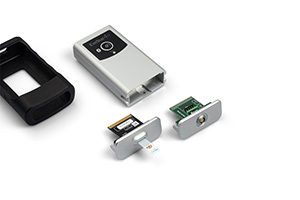

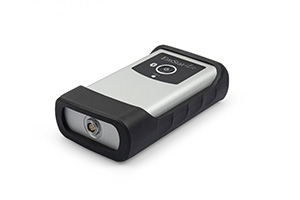

EmStat 4R

頑丈な筐体でデスクトップ

EmStat4R は、頑丈な筐体でデスクトップのパフォーマンスを実現します。

EmStat4R は、ポータブル バッテリまたは USB 電源のポテンショスタット、ガルバノスタット、およびオプションの電気化学インピーダンス分光法 (EIS) 用の周波数応答アナライザ (FRA) です。

EmStat4R は、センサー アプリケーションなど、30 mA からピコアンペアまでの低電流を必要とするアプリケーションに最適です。 EmStat4R は、Windows 用 PSTrace、Android アプリ PStouch で制御されます。または、独自の MethodSCRIPT を作成して、任意のプラットフォームやオペレーティング システムから制御できます。



EmStatは、研究グレードの機能を備えた小型で低コストのポテンショスタットです。 1 nAから100 mA(EmStat3)までのフルスケールの8つの電流範囲があり、最小分解能は1 pAです。 最も関連性の高い電気分析測定技術を提供します。 その価格により、教育目的で人気があります。

USB駆動ポテンショスタットは、市場で入手可能な最小の研究グレードの電気化学インターフェースです。デバイスはいろいろな用途に使われるポテンショスタットですが、アプリケーションでの組み込み使用にも非常に適しています。

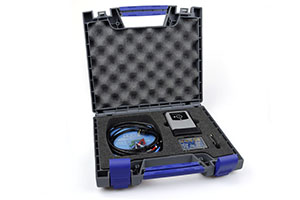

EmStat4R は2つのバージョンがあります。セル ケーブルまたは SPE 接続モジュールとともに使用できます。 どちらのバージョンも、最大周波数 200 kHz のオプションの EIS/FRA を使用して構成できます。 詳細については仕様を参照してください。



EmStat 4S LR (Low Renge)

EmStat 4S HR (High Renge)

EmStat4S モデルの主な比較



EmStat4S LR

(Low Renge)

EmStat4S HR

(High Renge)

Potential range ±3 V ±6 V
Max. compliance voltage ±5 V ±8 V
Current ranges 1 nA to 10 mA (8 ranges) 100 nA to 100 mA (7 ranges)
Max. current ±30 mA ±200 mA
Electrode connections WE, RE, CE and ground,
2 mm banana plugs
WE, RE, CE, Sense, and ground,
2 mm banana plugs

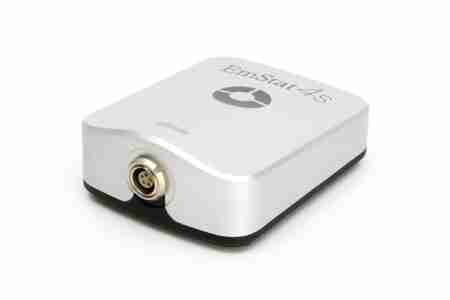

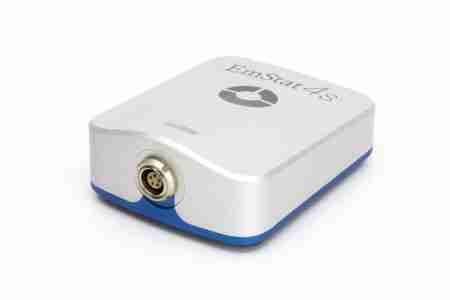

USB 駆動の小型ポテンショスタット / ガルバノスタット (EIS 付)

EmStat4S は、電気化学インピーダンス分光法 (EIS) 用のポータブル USB 電源ポテンシオスタット、ガルバノスタット、およびオプションの周波数応答アナライザー (FRA) です。

2 つのバージョン: 高レンジと低レンジ
EmStat4S 低レンジ・バージョンは、1 nA までの低電流範囲を必要とするアプリケーションに最適ですが、高レンジ・バージョンは、最大 200 mA の最大電流を必要とするアプリケーションに非常に適しています。

EmStat4S オンボード・ストレージ

小型の EmStat4S には、1,500 万のデータポイントを保存できる内部ストレージが装備されています。EmStat4S を持っていれば、すべての貴重なデータをどこにでも持ち運べます。

EmStat4S LR 低域レンジ:
電流範囲は 1 nA ~ 10 mA
最大 電流±30mA
±3Vの電位範囲

EmStat4S HR 高域レンジ:
電流範囲は 100 nA ~ 100 mA
最大 電流±200mA
±6Vの電位範囲

両方のバージョンには、最大のオプションの EIS/FRA が付属。FRA / EISは 10 μHz から 200 kHz周波数 (Max)

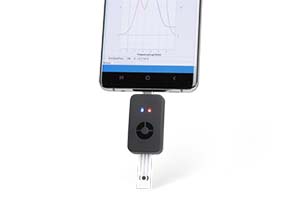

Sensit Smart

世界最小、即使用できるポテンショスタット

Sensit Smartは、市場で入手可能な世界最小のすぐに使えるポテンシオスタットです。 Sensit Smartは、スマートフォンまたはタブレットに直接挿入して、AndroidアプリPStouchを介して制御できます。 USB-Cメス-USB-Aケーブルを使用して、Sensit SmartをPCのクラシックUSBポートに接続し、PCソフトウェアPSTraceを介してSensit Smartを制御できます。

Sensit Smartは、サイクリックボルタンメトリー、方形波ボルタンメトリー、インピーダンス分光法(FRA / EIS)など、最も一般的な電気化学的手法をサポートしています。

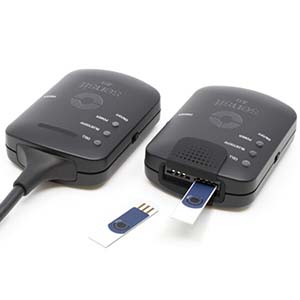

Sensit BT

ハンドヘルド、ワイヤレス・デュアルチャネル

Sensit BTは、電気化学センサーアプリケーションに最適です。 Sensit BTはBluetooth経由でスマートフォンまたはタブレットに接続し、AndroidアプリPStouchを介して制御されます。 USB-Cポートを使用してSensit BTを充電したり、PCのクラシックUSBポートに接続して、PCソフトウェアPSTraceを介してSensit BTを制御したりできます。

Sensit BTは、サイクリックボルタンメトリー、方形波ボルタンメトリー、インピーダンス分光法(FRA / EIS)など、最も一般的な電気化学的手法をサポートしています。

マルチチャンネル・ポテンショスタット

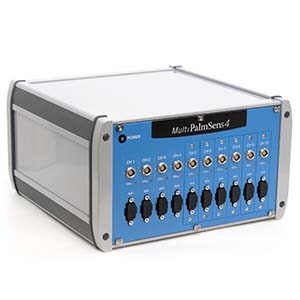

MultiPalmSens 4

マルチチャンネルポテンショスタット/ガルバノスタット/インピーダンスアナライザー

MultiPalmSens 4 は柔軟なマルチチャンネルポテンショスタット、ガルバノスタット、インピーダンスアナライザーであり、要件や予算に合わせて完全に調整できます。 MultiTraceソフトウェアを使用すると、各チャネルを個別または同時に使用したり、各チャネルで一連の自動タスクを実行したりできます。 各チャネルは、周辺機器を制御したり、温度やその他のアナログ信号を監視したりするための追加の補助ポートを提供します。

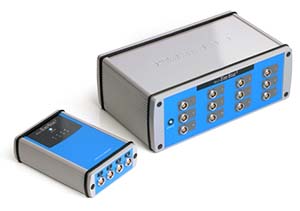

MultiEmStat 3

マルチチャンネルポテンショスタット、品質と高い生産性

MultiEmStatは、4、8、または12の独立したEmStatポテンショスタットを備えた多目的なマルチチャネルポテンショスタットです。 チャネルは、互いに独立して実験を実行できます。MultiEmStatは、単一のUSB接続で簡単に接続され、MultiTraceによって制御されます。 各ポテンショスタットには、8(EmStat3)または9(EmStat3 +)の電流範囲があります:1 nAから10 mA / 100 mA、最低電流範囲で1 pAの分解能で、最適な電流範囲を自動的に選択できます。

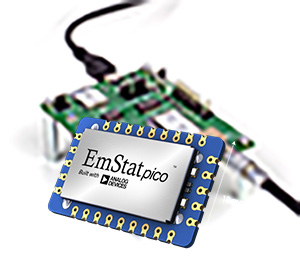

Emstat Pico

実証テスト・校正済、デュアルチャネル・ポテンショスタット

EmStat Picoは、プログラミングのスキルがなくても、独自の電気化学センサーを使用して電気化学測定を実行できる、実証済みのスタンドアロンポテンシオスタットモジュールです。

Analog Devices IncとPalmSensの共同開発により、ポテンショスタットに関する知識がなくても、この小さなデュアルチャネルモジュールをPCBに統合できます。

テスト済みで校正済みのモジュールは、30か国以上の100以上のOEM顧客に使用されています。 当社のネットワーク、経験、サポートにより、市場で最小のポテンショスタットモジュールを使用して開発時間を短縮し、成功を収めることができます。



マルチプレクサー内蔵ポテンショスタット / ソフトウェア・アクセサリー

EmStatMUX8-R2

マルチプレクサを統合、USB電源のポテンショスタット

EmStatMUX8-R2 は、複数の電極システムで測定を実行するために、1つの統合機器を形成するマルチプレクサと組み合わせることができます。 MUX8-R2を接続すると、2つまたは3つの電極セルタイプの最大8つの作用電極で構成されるアレイまたはその他のセットアップが可能です。さらにチャネルが必要な場合は、1つ以上のMUX-R2をEmStatMUXにスタックして、最大128チャネルを追加できます。

ポテンショスタットは、USBで制御されるだけでなく動力を与えられ、PSTraceで使用されます。MUXは、25ミリ秒/セルのレートで異なるセルをサンプリングできます。通常、メソッドはセルを切り替えるために終了する必要がありますが、セルごとの高速サンプリングにより、時間に依存するテクニックを測定することができます。例えば、実質的に同時のクロノアンペロメトリー。PSTraceのスクリプトウィンドウを使用して、各チャネルで異なる実験を実行することもできます。

ソフトウェア

腐食研究 検査支援 環境 食品分野で活用

ソフトウェアはユーザーと連携するように設計されており、多くの有益なフィードバックを提供し、該当する場合にのみオプションと機能を利用可能にします。 これにより、さまざまなバックグラウンドとスキルを持つユーザーが、機器を最大限に活用することができます。

PSTrace
シングルチャネル機器用のWindowsソフトウェア(マルチプレクサも含む)。 PSTraceソフトウェアは、PalmSens、Emstat、およびEmstatMUX機器に標準装備されています。 このソフトウェアは、すべての技術とデバイス機能のサポートを提供します。 PSTraceは、適用可能なコントロールのみを表示するスムーズでシンプルなインターフェイスを備えており、すべてのレベルのユーザーの経験に適しています。

MultiTrace
マルチチャンネル機器用のWindowsソフトウェア。 MultiTrace電気化学ソフトウェアは、マルチチャンネル機器の個々のポテンショスタットおよびポリポテンショスタットの個々の作用電極を完全に制御します。

アンドロイド用PStouch
PStouchは、すべてのPalmSensおよびEmStatポテンショスタットで使用できるAndroidデバイス用のアプリです。 PStouchは、USBを介して直接、またはPalmSens Bluetoothドングルを使用してワイヤレスでポテンショスタットと通信します。 Bluetoothドングルは、古いPalmSensと最新のPalmSensで使用できます。

PalmSens SDK

Visual Studio、Matlab、またはLabVIEWでEmStatおよびPalmSens機器用の独自のソフトウェアを開発できるライブラリとサンプルのセットです。

アクセサリー

電気化学ワークステーションを拡張

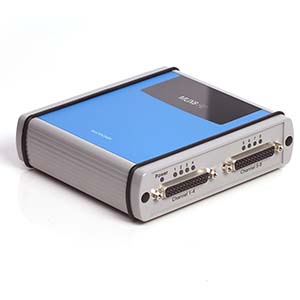

マルチプレクサ

異なるセルを切り替えることで、最大8つの電気化学セルで単一のPalmSensまたはEmStat Blueを使用できます。効率を上げるための素晴らしい方法です。単一のPalmSensまたはEmStat Blueを使用することで、マルチプレクサによって複数の作用電極またはセンサーアレイを操作できます。マルチプレクサはミリ秒の範囲で作用電極を切り替えます。マルチプレクサには2つのバージョンがあります。

差動電位計アンプ

電位差の変化を拡大して監視できます。PalmSens差動電位計アンプ(DEA)は、いろいろな用途に使われる入力アンプです。 PalmSensの補助ポートへの差動入力および単一出力を備えた変動する電圧アンプとして使用できます。 PalmSensのD-Subポートと信号入力用の2つの2 mmバナナソケットで簡単に接続できます。

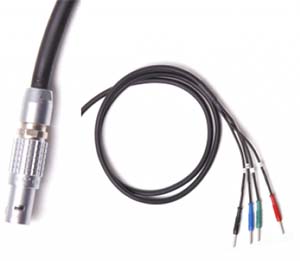

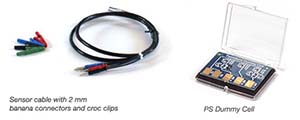

ケーブル

仕組みの重要な部分です。これは、WE、CE、REおよびポテンショスタットへのコネクター(LEMOタイプ)付きのワニ口クリップ(赤、黒、青、緑)を含むグランド用の2 mmバナナコネクタ付きの標準センサーケーブルです。 通常、このケーブルはPalmSens4の購入品に含まれています。TRIADプラグにはネジ山があるため、LEMOとTRIADプラグ、ソケットは簡単に区別できます。 PalmSens4には、この5ピンLEMOプラグが必要です。

センサー

複数の電極メーカーからさまざまな電極設計を提供しています。スクリーン印刷電極、薄膜電極、電極アレイ、または単純な古典的な電極などを見つけることができます。
