標準コネクター

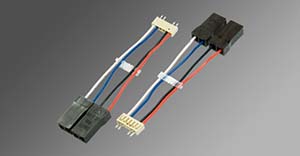

FOKA for IGBT

コネクター FOKA IGBT

IGBTモジュールとPCBの安全で簡単な接続のために、2Eは特別な標準コネクタ(Formkabel)を開発しました。

モジュールの製造元は、FOKAの使用を推奨しています。 リクエストに応じて、カスタマイズされたバージョンを提供することもできます。

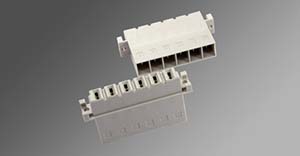

IEC 60603-2/BF H15

コネクター IEC 60603-2/BF H15

H15メスおよびオスコネクタは、ストレートまたは逆はんだピン、プレスフィットコンタクト、ファストン端子、または接続の組み合わせで利用できます。

すべてのバージョンは品質クラス1(500嵌合サイクル定格)です。

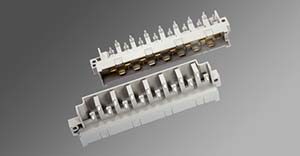

IEC 60603-2/BF H11

コネクター IEC 60603-2/BF H11

H11コネクタはDIN 41612を参照して開発され、メスコネクタとオスコネクタとしてさまざまなバージョンで利用できます。

これは、このコネクタファミリの13の標準タイプの1つであり、最大20Aの動作電流に適しています。

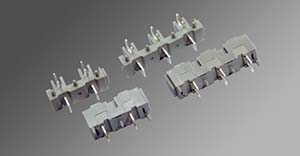

E-MSP

コネクター E-MSP

省スペースのモジュールプラグコネクタは、標準コネクタの分野における自社開発です。

2極または3極の2つのバージョンがあり、必要に応じて並べて配置できます。 はんだピン付きのメスおよびオスコネクタが利用可能です。

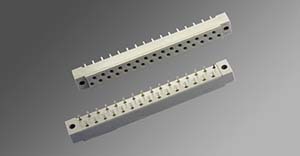

DIN 41617 E-L17

コネクター DIN 41617 E-L17

E-L17メスコネクタは、DIN 41617を参照して開発されており、コンタクト間隔2.5mmの13、21、または31個のはんだ付け可能なピンのオプションがあります。 接触面は、タイプに応じて、錫メッキ、銀メッキ、または金メッキされています。

E-L17オスコネクタは、DIN 41617を参照して開発され、2.5mmの終端グリッドを備えた13、21、または31個のはんだ付け可能なピンのオプションがあります。 接触面は、タイプに応じて、錫メッキ、銀メッキ、または金メッキされています。

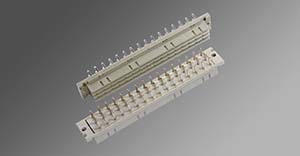

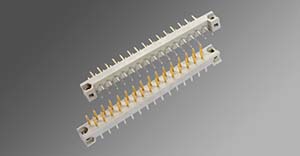

IEC 60603-2

コネクター IEC 60603-2

このタイプのコネクタは、FとHを組み合わせたものです。メスコネクタには、合計23個または31個のはんだピンまたはファストンコンタクトが装備され、コーディング要素が組み込まれています。 Fパーツの接触ゾーンは金メッキされています。

-55°〜+ 125°Cの温度で使用できるFメスコネクタには、最大48個のはんだピンまたはファストンコンタクトがあります。 これらのコネクターは、接続エラーの可能性を防ぐためにコーディングすることもできます。 適切なコーディング要素を提供させていただきます。
